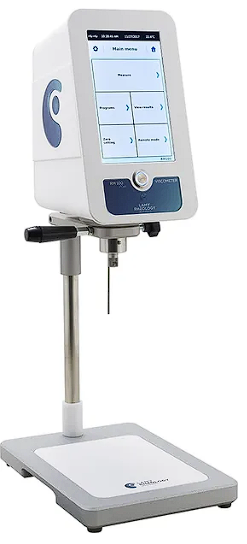

РОТАЦИОННЫЙ ВИСКОЗИМЕТР LAMY RM100




Назначение


Универсальный ротационный вискозиметр Lamy RM100 Plus является обновленным в 2018 году вариантом вискозиметра ротационного Lamy RM 100 Touch и предназначен для анализа вязкости и реологических свойств различных веществ. Вискозиметр ротационный RM100 Plus – мощный инструмент с расширенным набором функций и диапазоном вязкости, один из самых популярных в линейке Lamy Rheology. Оснащен термодатчиком и возможностью соединения с компьютером. К нему можно подключить термостатирующие устройства и использовать различные шпиндели, в том числе систему “конус-плита”.


Преимущества

Вискозиметр ротационный Lamy RM100 Plus имеет все преимущества предыдущей модели First Plus – встроенный температурный сенсор PT100 и разъемы соединения с компьютером, отличается очень широким диапазоном скоростей вращения (сдвига), повышенным крутящим моментом и диапазоном вязкости. Программируемый ротационный вискозиметр Lamy RM 100 Touch – мощный универсальный прибор для реологических исследований


Его отличают:

  • точность +/- 1% диапазона.
  • яркий, удобный, 7-дюймовый сенсорный экран.
  • неограниченное количество скоростей вращения до 1500 об/мин.
  • крепление шпинделей при помощи быстросъемного байонета.
  • меню на русском языке.
  • высокий крутящий момент до 30 мНм или 0,005 – 0,8 мНм в LR-версии.
  • возможность работы с наборами дисковых шпинделей R1-R7 или L1-L4 (система ASTM ISO 2555 – измерение вязкости по Брукфильду), коаксиальной измерительной системой DIN ISO 3219, системой “конус-плита”, лопастными шпинделями Vane, шпинделем Креббса, системой MS-BV, якорными шпинделями для гетерогенных образцов MS-R.
  • все шпиндели изготовлены из химически стойкой, фармацевтической нержавеющей стали SS316L.

Вискозиметр ротационный Lamy Rheology RM100 Plus внесен в Госреестр средств измерений РФ.


Технические характеристики


ТИП ПРИБОРА: Ротационный вискозиметр
СКОРОСТЬ ВРАЩЕНИЯ: Неограниченное количество скоростей в диапазоне 0,3 – 1500 об/мин
КРУТЯЩИЙ МОМЕНТ: 0,05 – 30 мНм или 0.005 – 0,8 мНм в LR-версии
ТЕМПЕРАТУРА: Встроенный термодатчик PT100 с диапазоном измерения -50 – +300 С
ТОЧНОСТЬ: +/- 1% от диапазона шпинделя при данной скорости
СХОДИМОСТЬ: +/- 0,2%
ДИАПАЗОН ВЯЗКОСТИ: 1 – 540 000 000 мПа*с в зависимости от измерительной системы
ЭКРАН: 7-дюймовый цветной сенсорный
ПОКАЗАНИЯ НА ДИСПЛЕЕ: Вязкость, скорость, крутящий момент, время, измерительная система (шпиндель), температура, уровень чувствительности, дата/время, выбор единиц вязкости (сП или мПа*с), язык (английский/французский/русский)
ЗАЩИТА И КОНФИДЕНЦИАЛЬНОСТЬ: Функция “Оператор” позволяет ввести и запомнить имена пользователей вискозиметра, защитив их 4-значным кодом. Работа в таком защищенном режиме сохраняет настройки измерений каждого пользователя
СОВМЕСТИМЫЕ ТЕРМОСТАТИРУЮЩИЕ УСТРОЙСТВА: EVA DIN, EVA MS-R, EVA LR-BV, RT1, RT3, CP1
ПИТАНИЕ: 90-240 В, 50/60 Гц
ЦИФРОВЫЕ ПОРТЫ: USB и RS-232 для соединения с компьютером
USB для соединения с принтером
АНАЛОГОВЫЙ ВЫХОД: 4-20 мА с возможностью установки диапазона крутящего момента пользователем
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ: Создание и сохранение программ испытаний без подключения к компьютеру
Экспорт данных на USB-накопитель
Обновление ПО вискозиметра с USB-накопителя
Установка заданного времени измерения, что особенно важно при работе с тиксотропными продуктами
Расчет кинематической вязкости при вводе плотности образца
РАЗМЕРЫ: Голова вискозиметра (ШхГхВ): 180х135х250 мм
Настольная опора штатива (ШхГхВ): 280х200х30 мм
Стержень штатива (Высота): 500 мм
ВЕС: 6,7 кг



Дополнительные аксессуары для вискозиметра Lamy RM100 Plus


Программное обеспечение
ViscoRM
Термостаты EVA безжидкостные для измерительных систем DIN ISO 3219, ASTM ISO 2555, MS-R, MS-BV
Кейс для переноски и хранения Стенд CP-1 “конус-плита”
Стенд с винтовой рейкой для плавного подъема и опускания Высокотемпературные печи RT-1 и RT-3 до +300 С


ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ И ШПИНДЕЛИ ДЛЯ ВИСКОЗИМЕТРА RM100 PLUS


Дисковые шпиндели R2-R7 относятся к измерительной системе стандарта ASTM ISO 2555 и наиболее широко используются с ротационными вискозиметрами Брукфильда, к которым относятся и вискозиметры Lamy.

​Измерения проводятся в химическом стакане объемом 600 мл, объем образца 500 мл. Многие исследователи используют меньшие количества образца и, соответственно, меньшие стаканы, что удобно для сравнения образцов друг с другом в одинаковых условиях. Значения динамической вязкости в этом случае будут относительными.

​Диски R1-R6 закрепляются на единой для всех оси крепеления дисков Axis R1-6 и вставляются в байонет вискозиметра Lamy Rheology. Шпиндель R7 Axis устанавливается в байонет сам по себе.

​Наиболее часто используют комплект шпинделей R2-R7. Диск R1 применяют для анализа веществ с низкой вязкостью.

Ротационный вискозиметр Lamy RM 100 Touch купить можно в сете с набором шпинделей R2-7 или R1-7. Ротационный вискозиметр цена в данном случае будет ниже.


R1 Disk
Диаметр: 56,26 мм
Объем образца: 500 мл
Диапазон вязкости:
3 – 450 000 мПа*с
R2 Disk
Диаметр: 46,93 мм
Объем образца: 500 мл
Диапазон вязкости:
15 – 1 750 000 мПа*с
С B-One Plus:
100 – 1 750 000 мПа*с
R3 Disk
Диаметр: 34,69 мм
Объем образца: 500 мл
Диапазон вязкости:
30 – 4 400 000 мПа*с
С B-One Plus:
100 – 1 750 000 мПа*с
R4 Disk
Диаметр: 27,30 мм
Объем образца: 500 мл
Диапазон вязкости:
60 – 8 800 000 мПа*с
С B-One Plus:
100 – 1 750 000 мПа*с
R5 Disk
Диаметр: 21,14 мм
Объем образца: 500 мл
Диапазон вязкости:
120 – 17 600 000 мПа*с
R6 Disk
Диаметр: 14,62 мм
Объем образца: 500 мл
Диапазон вязкости:
260 – 42 600 000 мПа*с

R7 Axis
Диаметр: 3,20 мм
Объем образца: 500 мл
Диапазон вязкости: 1000 – 156 000 000 мПа*с



Axis R1-6
Ось крепления дисков R1-R7 в байонете вискозиметра Lamy Rheology




НАБОР ШПИНДЕЛЕЙ L1-L4



Шпиндели L1-L4 относятся к измерительной системе стандарта ASTM ISO 2555 и предназначены для ротационных вискозиметров Брукфильда, к которым относятся и вискозиметры Lamy. Данный набор является стандартным для ротационных вискозиметров LR-версии, с большей чувствительностью по крутящему моменту.
Измерения проводятся в химическом стакане объемом 600 мл, объем образца 500 мл. Многие исследователи используют меньшие количества образца и, соответственно, меньшие стаканы, что удобно для сравнения образцов друг с другом в одинаковых условиях. Значения динамической вязкости в этом случае будут относительными.
Набор дисков R2-R7 или шпинделей L1-L4 уже входит в комплект ротационного вискозиметра Лами B-One Plus.

L1 Spindle
Диаметр: 18,80 мм, высота цилиндра: 65,10 мм
Диапазон вязкости: 15 – 20 000 мПа*с

​L2 Spindle
Диаметр: 18,72 мм, высота цилиндра: 6,86 мм
Диапазон вязкости: 50 – 100 000 мПа*с

​L3 Spindle
Диаметр: 12,60 мм, высота цилиндра: 1,78 мм
Диапазон вязкости: 200 – 400 000 мПа*с

​L4 Spindle
Диаметр: 3,20 мм, высота чувствительной части: 31,00 мм
Диапазон вязкости: 1000 – 2 000 000 мПа*с



КОАКСИАЛЬНАЯ ИЗМЕРИТЕЛЬНАЯ СИСТЕМА DIN ISO 3219


Измерительная система MS-DIN ISO 3219 одна из самых распространенных для ротационных вискозиметров Брукфильда, к которым относятся и вискозиметры Lamy. Она состоит из четырех шпинделей, трех ячеек и трех крышек для ячеек. Благодаря известной геометрии (диаметры шпинделей и ячеек изготавливаются с точностью до сотых долей миллиметра) система MS-DIN позволяет получать абсолютные значения вязкости.

Каждый элемент системы можно заказать отдельно. Например, самой распространенной комбинацией является система MS-DIN 11, состоящая из ячейки № 1 (DIN 1 tube) и шпинделя №1 (MK-DIN 1). Если с ячейкой №1 используют шпиндель №2, система называется MS-DIN 12, если шпиндель №3 – MS-DIN 13. Также часто используют сочетания MS-DIN 22 и MS-DIN 33. Дополнительный шпиндель №9 служит для измерения вязкости веществ, близких к воде, и используется в сочетании с ячейкой №1, образуя систему MS-DIN 19 для вискозиметров Lamy RM 100 Plus и Lamy RM 200 Plus.



Шпиндель MK-DIN 1
Диаметр: 30,00 мм
Диапазон вязкости: 3 – 1 000 000 мПа*с
Шпиндель MK-DIN 2
Диаметр: 24,00 мм
Диапазон вязкости: 10 – 5 400 000 мПа*с
Шпиндель MK-DIN 3
Диаметр: 14,00 мм
Диапазон вязкости: 50 – 42 000 000 мПа*с
Шпиндель MK-DIN 9
Диаметр: 31,50 мм
Диапазон вязкости: 1 – 350 000 мПа*с
Ячейка DIN 1 tube
Диаметр внутренний: 32,50 мм
Объем образца: 15-40 мл
Ячейка DIN 2 tube
Диаметр внутренний: 26,00 мм
Объем образца: 12-18 мл
Ячейка DIN 3 tube
Диаметр внутренний: 15,00 мм
Объем образца: 5-10 мл
MK-DIN 9
Дополнительный шпиндель для RM100 Touch и
RM200 Touch
Терморубашка CT-DIN для термостатирования ячеек системы DIN ISO 3219 внешним термостатом-циркулятором


ОПЦИОНАЛЬНЫЕ ЛОПАСТНЫЕ ШПИНДЕЛИ


Лопастные шпиндели Vane 72, Vane 73, Vane 74 используются для анализа вязкости сложных образцов, например, вязких, расслаивающихся, проявляющих нестандартное реологическое поведение. Часто лопастные шпиндели Vane адаптируют к различным объемам образца или используют с чашками и ячейками других измерительных систем.


Vane 72
Диаметр: 21,67 мм, высота: 43,38 мм
Диапазон вязкости: 50 – 500 000 мПа*с
Vane 73
Диаметр: 12,67 мм, высота: 25,35 мм
Диапазон вязкости:
250 – 25 000 000 мПа*с
Vane 74
Диаметр: 5,89 мм, высота: 11,76 мм
Диапазон вязкости:
2 500 – 250 000 000 мПа*с

Шпиндель Креббса MK-KU 1-10 является узкоспециализированным измерительным инструментом. Он используется для получения относительных величин вязкости красок в банках объемом 1 л при 200 об/мин. При использовании шпинделя Креббса MK-KU 1-10 вискозиметр выдает значения в специальных единицах KU и мПа*с.


Krebbs MK-KU 1-10
Диаметр: 53,98 мм
Диапазон вязкости:
20 – 5 000 мПа*с
40-140 KU

Шпиндель Креббса MK-75Y разработан специально для анализа вязкости пастообразных материалов.

Шпиндель для паст Krebbs MK-75Y
Диаметр: 42,88 мм
Диапазон вязкости: 100 – 50 000 мПа*с


ИЗМЕРИТЕЛЬНАЯ СИСТЕМА MS-BV 1-1000


Альтернативная дисковая измерительная система для быстрых измерений. Можно использовать несколько стандартных химических стаканов объемом 150 мл из стекла или пластика. Стаканчики легко мыть и заменять.

Часто используется в пищевой промышленности в соответствии со стандартами предприятия.

Диски №1, 10 и 100 закрепляются на оси BV 1-100 Axis и устанавливаются в байонет вискозиметра ротационного Lamy Rheology.

Измерительная ось BV 1000 Axis имеет собственное байонетное крепление.

Для центрирования шпинделей в измерительном стакане используется центрирующее устройство BV Centring Device.


BV Disk №1
Диаметр: 45,00 мм
Объем образца: 120 мл
Диапазон вязкости:
2 – 500 000 мПа*с
С B-One Plus: 100 – 500 000 мПа*с
BV Disk №10
Диаметр: 40,00 мм
Объем образца: 120 мл
Диапазон вязкости:
20 – 5 000 000 мПа*с
С B-One Plus: 100 – 5 000 000 мПа*с
BV Disk №100
Диаметр: 20,00 мм
Объем образца: 120 мл
Диапазон вязкости:
200 – 45 000 000 мПа*с
Измерительный стакан для системы MS-BV
Объем: 150 мл
Объем образца: 120 мл
Материал: стекло или полипропилен
BV 1000 Axis
Диаметр: 4,00 мм
Объем образца: 120 мл
Диапазон вязкости: 2000 – 510 000 000 мПа*c
BV 1-100 Axis
Ось крепления дисков №1, 10 и 100
BV Centring Device
Центрирующее устройство для шпинделей системы
MS-BV


ИЗМЕРИТЕЛЬНАЯ СИСТЕМА MS-R


Измерительная система MS-R изначально была создана специально для вискозиметров TV Epprecht. Она состоит из трех якорных шпинделей, одного лопастного и одного стержневого шпинделя. Шпиндели используются с измерительными ячейками MB-1 cup, MB-2 cup, MB-3 cup.

Система MS-R используется в ряде стран Европы в качестве стандартной в производстве косметики, продуктов питания, индустрии напитков, в минеральной химии и исследованиях красок.

Также MS-R хорошо подходит для исследования вязкостных характеристик гетерогенных образцов, жидкостей, содержащих сгустки и комки, веществ со сложным реологическим поведением. Система используется с ротационным вискозиметром Lamy RM100 Touch, ротационным реометром Lamy RM200 Touch и для сравнительных характеристик гетерогенных образцов непосредственно в емкостях хранения – с переносным вискозиметром B-One Touch Portable.

Систему MS-R можно заказать полностью (в кейсе) или каждый элемент по отдельности.




MK-R1
Диаметр по лопастям: 93,00 мм
Диапазон вязкости: 1 – 40 мПа*с

Шпиндель предназначен для исследования красок на водной и неводной основе при 200 об/мин (по стандарту Epprecht). Вискозиметр выдает значения вязкости в единицах UD, которые можно пересчитать в мПа*с по специальным кривым.

Для исследования других продуктов скорость можно изменять.
MK-R2
Диаметр по лопастям: 46,00 мм
Диапазон вязкости: 40 – 700 мПа*с
Для B-One Touch Portable 100 – 700 мПа*с

Шпиндель используется на скоростях сдвига до 70 с-1.
MK-R3
Диаметр по лопастям: 23,00 мм
Диапазон вязкости: 300 – 4 000 000 мПа*с
Шпиндель используется на скоростях сдвига до 60 с-1.
MK-R4
Диаметр по лопастям: 20,00 мм
Диапазон вязкости: 2 500 – 24 000 000 мПа*с
Шпиндель используется на скоростях сдвига до 50 с-1.
MK-R5
Диаметр: 5,00 мм
Диапазон вязкости: 10 000 – 510 000 000 мПа*с
Для B-One Touch Portable 10 000 – 240 000 000 мПа*с
Ячейка MB-1 cup
Диаметр: 98 мм
Объем: 320 мл
Для шпинделя MK-R1
Ячейка MB-2 cup
Диаметр: 54 мм
Объем: 40 мл
Для шпинделя MK-R2
Ячейка MB-3 cup
Диаметр: 36 мм
Объем: 25 мл
Для шпинделей MK-R3,
MK-R4, MK-R5
Рубашка CT-MB 2-3
для термостатирования ячеек
MB-2 cup и MB-3 cup
внешним термостатом-циркулятором


ИЗМЕРИТЕЛЬНАЯ СИСТЕМА FANN


Измерительная система Fann является стандартной для измерения вязкости буровых растворов. Ротационный вискозиметр Fann сконструирован по принципу Куэтта – ячейка с исследуемым раствором вращается вокруг неподвижного шпинделя. Вискозиметры Lamy Rheology являются ротационными вискозиметрами Брукфильда. Принцип работы вискозиметров Брукфильда – вращение шпинделя в неподвижном стакане с образом. Для измерения динамической вязкости не важно, что именно вращается – шпиндель или ячейка/стакан, так как напряжение сдвига в обоих случаях одинаково. Система Fann сконструирована специалистами Lamy в точном геометрическом соответствии со шпинделем и ячейкой ротационного вискозиметра Fann и позволяет с высокой точностью измерять вязкость буровых растворов.


Ячейка Fann MB-R1B1
Внутренний диаметр: 36,80 мм
Объем образца: 20 мл
Шпиндель Fann MK-R1B1
Внутренний диаметр: 34,49 мм
Диапазон вязкости:
2 – 800 000 мПа*с
