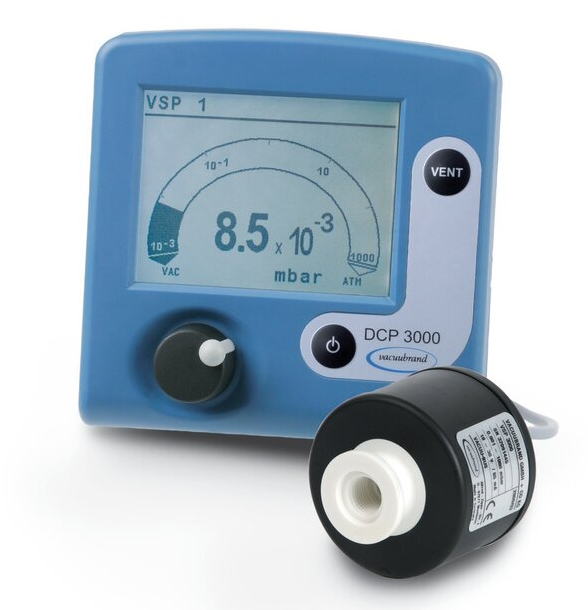

Электронный дисплейный блок DCP 3000 с различными вакуумными датчиками является универсальным прибором для отображения измеряемого вакуума, благодаря своей механической прочности, точности и надёжности.
Большой дисплей с подсветкой обеспечивает отображение измеренных значений с каждого из подключенных датчиков путем переключения между ними поворотным джостиком.
К DCP 3000 можно подключить до восьми датчиков вакуума (до 4-х ёмкостных, типа VSK 3000 / VACUU·VIEW и 4-х Пирани: VSP 3000 / VACUU·VIEW extended).
Также есть комплект DCP 3000 с высоковакуумным датчиком Пирани-Пеннинга.
DCP 3000 позволяет измерять относительное давление (разницу между двумя датчиками VSK 3000), а также может работать с уставками по давлению. DCP 3000 может также использоваться в качестве регистратора данных с количеством точек измерения до 32 000. Данные считываются через последовательный интерфейс (RS 232C).
Вакуумный датчик VSP 3000 основан на принципе теплопроводности газов (Пирани). Данный датчик хорошо зарекомендовал себя для изменения вакуума в диапазоне от 1 мбар до 10 -3 мбар.
Отличительные особенности
- вакуумный измерительный прибор для подключения внешних вакуумных датчиков для измерений непосредственно в системе
- гибкость и возможность расширения до восьми датчиков, четыре VSK 3000 / VACUU·VIEW (от атм. до 0,1 мбар) и четыре VSP 3000 / VACUU·VIEW extended (от атм. до 10 -3 мбар )
- измерение относительного давления с помощью эталонных датчиков (VSK 3000) и функция регистрации данных до 32000 точек измерения (RS 232C)
- Прочный пластиковый / керамический датчик вакуума VSP 3000 с высокой химической стойкостью
- VSP 3000 с широким диапазоном измерения от атмосферного давления до среднего вакуума (10 -3 мбар)
| Технические данные | Единицы | Set DCP 3000 + VSP 3000 |
|---|---|---|
| Датчик вакуума | VSP 3000 | |
| Длинна кабеля внеш. датчика вакуума | m | 2 |
| Верхний предел измерений | mbar/torr | 1000 / 750 |
| Нижний предел измерений | mbar/torr | 1 x 10-3 / 1 x 10-3 |
| Принцип измерения | По теплопроводности, принцип Пирани (пластик/керамика) | |
| Точность измерений | +- 15% индикаторного параметра в диапазоне 0.01-5 мбар/гПа/торр | |
| Температурный коэффициент | +- 0.2 mbar/hPa/0.15 torr /K | |
| Диапазон окр. темп. (рабочий) | °C | 10 - 40 |
| Диапазон окр.темп. (хранения) | °C | -10 - 60 |
| Макс. темп. среды: продолж. работa / кратковременно | °C | 40 / 80 |
| Материал внешней части корпуса | Прочный пластиковый корпус с хорошей химической стойкостью | |
| Степень защиты | IP 20 | |
| Степень защиты встраиваемой версии | IP 42 | |
| Максимальнаый ток для VACUU·BUS® (24В постоянный ток) | 4 A | |
| Длинна силового кабеля | m | 2 |
| по подключению | RS 232C | |
| Габариты (ДxШxВ) | mm | 144 x 124 x 114 |
| Вес | kg | 0.44 |
| сертификация NRTL | Канада и США | |
| Комплектация | Вакуумметр с внешним датчиком VSP 3000 с сетевым адаптером и инструкцией. | |
| Вспомогательное оборудование |
Сильфон из нерж. стали KF DN 16 (1000 мм: 20673336) DAkkS калибровка при первой поставке (20900214) DAkkS повторная калибровка (20900215) Вентиляционный вентиль VB M-B (20674217) Датчик давления VSK 3000 (20640530) Датчик давления VSP 3000 (20636163) Датчик давления MPT 200 (20683177) Шланг вакуумный каучуковый DN 6 мм (20686000) Шланг вакуумный каучуковый DN 8 мм (20686001) |
