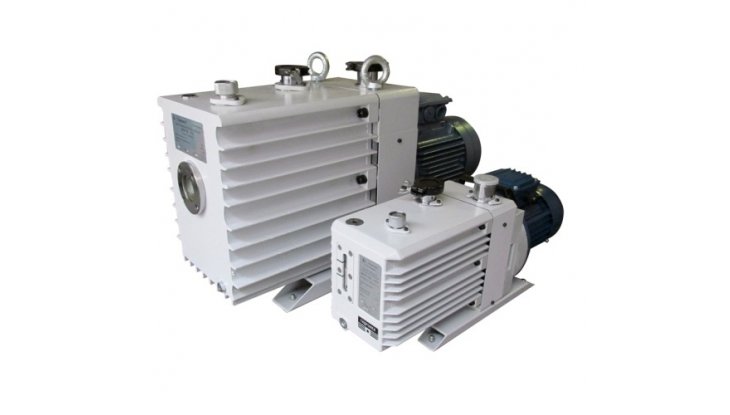

Вакуумные пластинчато-роторные насосы АВПР

Вакуумные пластинчато-роторные насосы АВПР – это двухступенчатый пластинчато-роторный вакуумный насосный агрегат с масляным уплотнением.

Модельный ряд представлен насосами АВПР-8Д, АВПР-16Д, АВПР-30Д, АВПР-60Д, АВПР-90Д с тёхфазными и однофазными двигателями.

Насосы АВПР успешно эксплуатируются на ведущих Российских предприятиях с 2012 года.

Насосы АВПР используются для получения низкого и среднего вакуума как самостоятельно, так и в качестве насосов предварительного разряжения при работе с высоковакуумными насосами или бустерными двухроторными насосами Рутса.

Своей популярностью вакуумные пластинчато-роторные агрегаты АВПР обязаны надежностью и неприхотливостью в работе, а так же широкому ряду возможных областей применения.

Наличие сервисного центра и запасных частей обеспечивает гарантийное и постгарантийное обслуживание насосов.

Основные параметры и элементы конструкции

Высокая степень разряжения – 5x10-4 кПа.
Стабильность параметров в процессе работы.
Дополнительный обдув агрегата с помощью крыльчатки снижает температуру корпуса и тем самым повышает надежность и срок службы агрегата.
Встроенный шестеренчатый насос гарантирует эффективную и надежную смазку пластинчато-роторного механизма во всем диапазоне рабочих давлений и обеспечивает быстрый выход агрегата на рабочий режим.
Встроенный обратный клапан препятствует попаданию масла в вакуумную систему при аварийном или плановом выключении агрегата.
Предельное остаточное давление с газобалластом – 7x10-4 кПа. Возможность работы с парогазовыми смесями без повышения давления на входе.
Исполнение двигателя 220и 380В позволяет применять агрегат, как в промышленных, так и в лабораторных условиях.
Система разъемных соединений типа KF позволяет упростить и унифицировать вакуумную систему в целом.
Уменьшенная вибрация и шумовые характеристики
Вакуумное масло поставляется в комплекте с агрегатом – агрегат готов к работе.

Возможна комплектация дополнительными устройствами и принадлежностями:

Фильтр масляного тумана на выхлопе агрегата. Фильтр масляного тумана позволяет не устанавливать выхлопную магистраль, а так же исключает выброс масла в выхлопную магистраль.
Вакуумный клапан (ручной, электромагнитный или пневматический) с соединением типа KF.
Ответные фланцы, адаптер для присоединения вакуумного шланга и другая вакуумная арматура.

Наименование	АВПР-8Д	АВПР-16Д	АВПР-30Д	АВПР-60Д	АВПР-90Д
Скорость откачки (производительность), л/с	2,3	5	8,5	17,2	26,3
Пред. парциальное давление без газобалласта, кПа	4х10^-5	4х10^-5	4х10^-5	4х10^-5	4х10^-5
Пред. остаточное давление без газобалласта, кПа	5x10^-4	5x10^-4	5x10^-4	5x10^-4	5x10^-4
Пред. остаточное давление с газобалластом, кПа	7x10^-4	7x10^-4	7x10^-4	7x10^-4	7x10^-4
Диаметр (Ду) фланцев (входной и выходной), мм	25 KF	25 KF	40 KF	40 KF	40 KF
Уровень шума (звуковое давление на расстоянии 1 метр с открытым / зыкрытым газобалластом), дБ	52/54	52/54	58/61	59/63	61/64
Тип масла	А-200 / ВМ-1С	А-200 / ВМ-1С	А-200 / ВМ-1С	А-200 / ВМ-1С	А-200 / ВМ-1С
Объем масла на одну заправку, л	1.1	1.5	3	4	5
Масса не заправленного насоса, кг	26,4	29,4	59,4	63,3	88
Температура окружающей среды, C⁰ (макс/мин)	40/5	40/5	40/5	40/5	40/5
Мощность однофазного двигателя (220В), кВт	0.55	0.55
Мощность трехфазного двигателя (380В), кВт	0.55	0.75	1.1	1.5	2.2
Габаритные размеры, мм (220В)	520х174х271	600х174х271
Габаритные размеры, мм (380В)	510х174х271	550х174х271	650х236х383	650х236х383	800х278х450
