PM Roller Jar Mill — эффективное выбранное измельчение и диспергирование

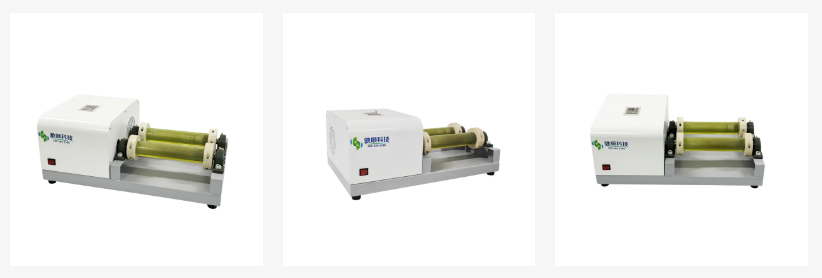

Шаровая мельница PM Roller Jar Mill выполнена в формате роликового измельчения, где шары и образец обрабатываются внутри вращающегося цилиндра под влиянием сдвига, удара и компактной нагрузки. Этот принцип позволяет эффективно измельчать металлические или неметаллические порошки, органические, травяные (herbal) и другие виды материалов, обеспечивая равномерную дисперсию и образование эмульсий .
Основные модели и объёмы включают PM‑5, PM‑10, PM‑5-2, PM‑10-2 и PM‑20-2, рассчитанные на ёмкости цилиндров соответственно от 5 L × 2, 10 L × 2 до 20 L × 2. Такой диапазон позволяет подбирать конфигурацию как для лабораторных, так и для пилотных приложений производства. Устройства работают от двигателя мощностью 2,2 кВт и питаются от AC 380 В .
Метод работы мельницы заключается в воздействии высокоскоростного вращения роликов на образец в цилиндре, что вызывает интенсивную комбинацию сдвига, удара и сжатия. Передаточная система — синхронные ремни, скорость регулируется частотным преобразователем. Диапазон скоростей — от 60 до 340 об/мин ±10%, длина вала ролика — около 970 мм, а регулировка между вальцами — 200 мм .
| Характеристика | PM-5 | PM-5-2 | PM-10 | PM-10-2 | PM-20-2 |
|---|---|---|---|---|---|
| Количество цилиндров | 1 | 2 | 1 | 2 | 2 |
| Объём одного цилиндра | 5 литров | 5 литров | 10 литров | 10 литров | 20 литров |
| Общий объём загрузки | 5 литров | 10 литров | 10 литров | 20 литров | 40 литров |
| Двигатель | 2.2 кВт | 2.2 кВт | 2.2 кВт | 2.2 кВт | 2.2 кВт |
| Питание | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz |
| Скорость вращения | 60–340 об/мин ±10% | 60–340 об/мин ±10% | 60–340 об/мин ±10% | 60–340 об/мин ±10% | 60–340 об/мин ±10% |
| Диаметр вала ролика | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Длина вала ролика | 970 мм | 970 мм | 970 мм | 970 мм | 970 мм |
| Расстояние между роликами | 200 мм | 200 мм | 200 мм | 200 мм | 200 мм |
| Вес | ~100 кг | ~110 кг | ~110 кг | ~120 кг | ~125 кг |
| Габариты (Д×Ш×В) | 890×820×710 мм | 890×820×710 мм | 890×820×710 мм | 890×820×710 мм | 890×820×710 мм |
Корпус мельницы разработан с учётом эргономики: компактный, легко управляемый, обладает устойчивой конструкцией, отвечающей требованиям безопасности и простоты эксплуатации. Вес модели PM‑20-2 — около 125 кг, а габариты конструкции составляют примерно 890 × 820 × 710 мм. Цилиндры и шары могут быть выполнены из различных материалов — нержавеющей стали, оксида алюминия, нейлона, полиуретана и других — в зависимости от типа обработанных образцов
